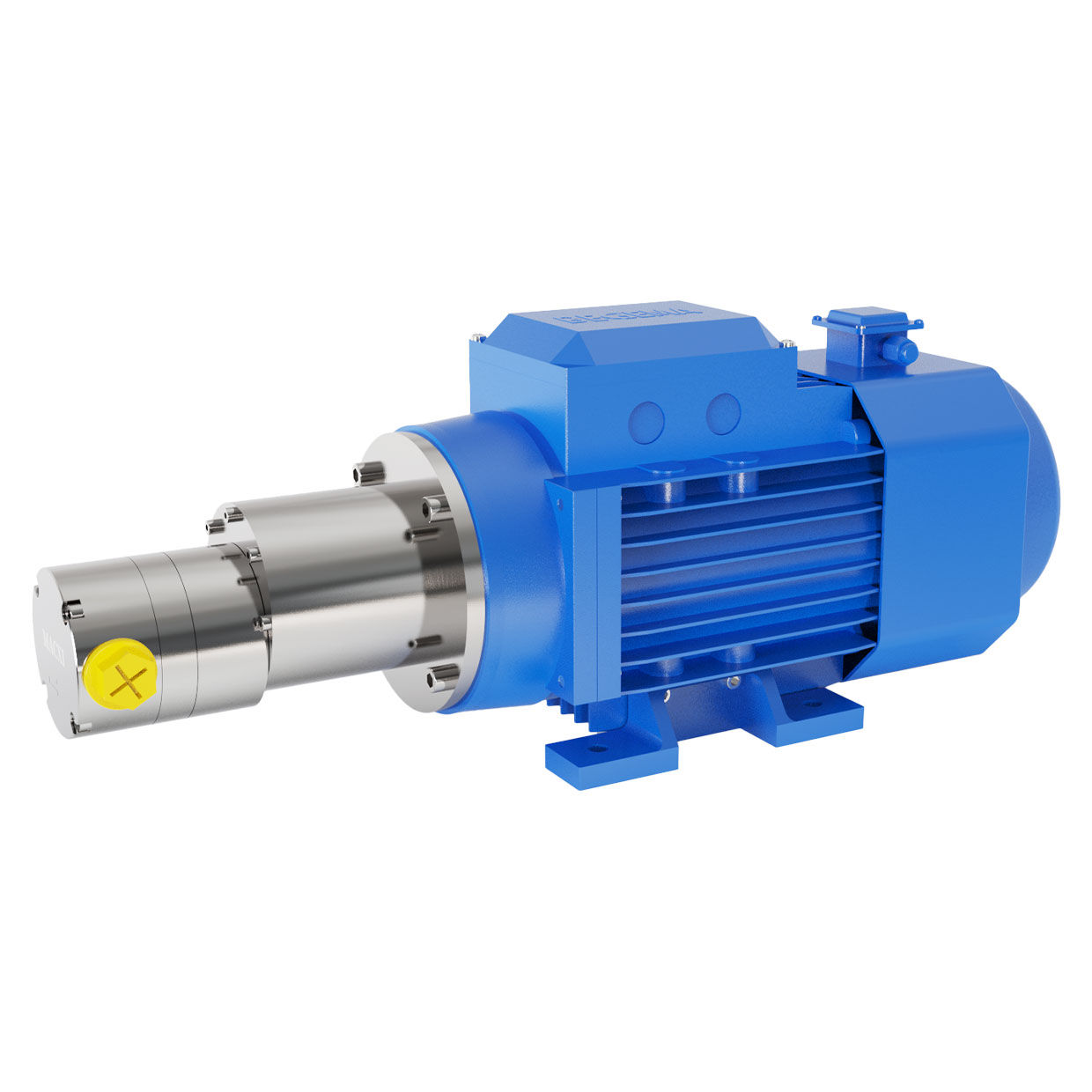

產品描述

泵體材質采用食品級316L,齒輪及軸材質為鎢鋼,軸承材質為陶瓷，密封標配FKM(PFA、EPDM、FFKM等可選)，齒輪泵整體耐壓4MPA，最高耐溫300℃。適用于高溫油類、溶劑等液體輸送。

產品優點

無泄漏；低噪音；使用壽命長；耐腐蝕；出口壓力穩定；無脈動；結構簡單；維護方便；耐溫高；高低溫使用效率差異小。

應用場合

航天航空器、化學化工行業（如試劑、藥劑、膠片制造、制藥設備等）、各類激光設備儀器的微型冷卻裝置,噴繪及噴碼機制造、高性能彩色印刷設備、充電樁液冷系統、分子蒸餾設備、甲醇制氫設備、尾氣處理系統等。

可配電機

異步電機。

注意事項

泵的安裝

泵的安裝位置應盡可能的接近介質源容器。出入口管線直徑尺寸不能小于泵接口尺寸，應盡量縮短長度。如因布局及安裝現場空間限制等原因需加長入口管線，應加大入口管徑并盡可能減少泵入口的閥門及彎管數量。

管道安裝

管路安裝時：1.與泵體進出口盡量對齊，有條件可于適當位置增加管道支撐；2.避免管道的偏心扭矩和重量直接作用在泵上，否則有可能影響泵體的密封，長期受外力影響易導致泵體損壞漏液。

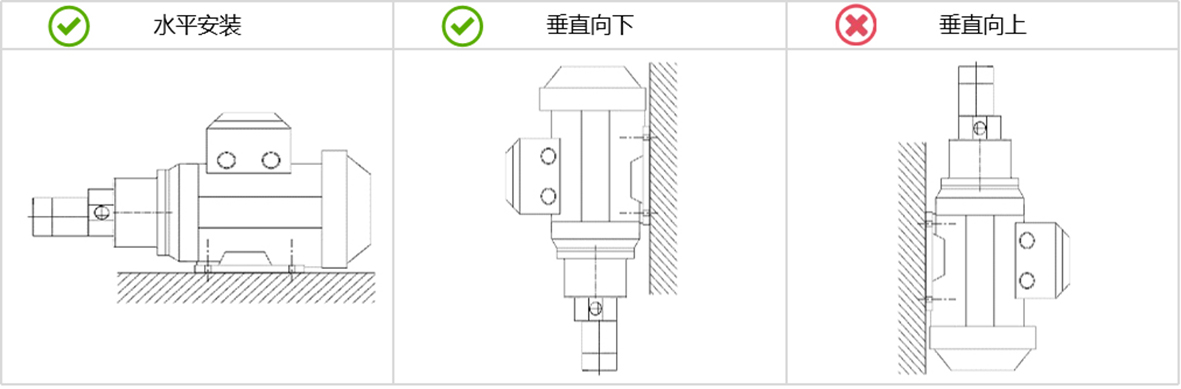

安裝示意

過濾器

泵的入口應安裝25um 或精度更高的過濾器(建議 400 目或以上精度)，如泵體工作于一個閉路循環系統中，也可以將過濾器安裝在泵的出口。過濾器標稱流量建議大于泵最大流量1.5倍以保證介質的過流面積，減少過濾器對管道的流動阻力的影響。

使用壓力

建議在泵所能承受的壓力范圍下使用。1.系統壓力過大會影響泵體的密封效果；2.進出口壓差過大會導致磁性聯軸器內外磁發生滑移。使用過程中壓力波動過大也容易導致磁性聯軸器產生滑移現象。

自吸

齒輪泵具有較強的自吸功能，但在啟動前確認齒輪被泵送的介質潤濕過。

干轉/反轉

長時間的超速干轉會導致泵的永久損壞，請確認泵在運轉時泵腔內有介質或至少被潤濕過。泵應該順時針旋轉。短時間的反轉是可以接受的，但長時間連續的反轉會縮短泵的壽命。

常見故障分析

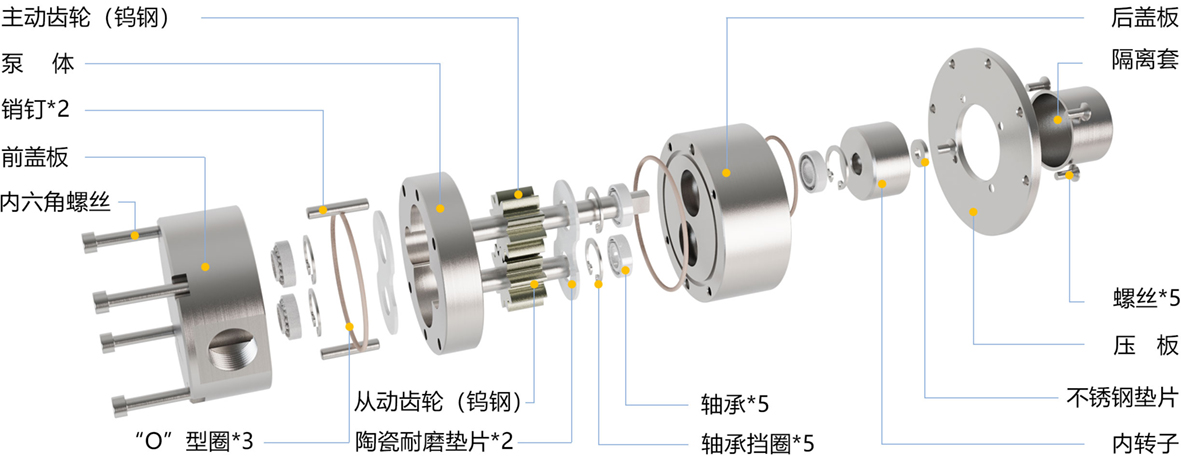

結構示意圖

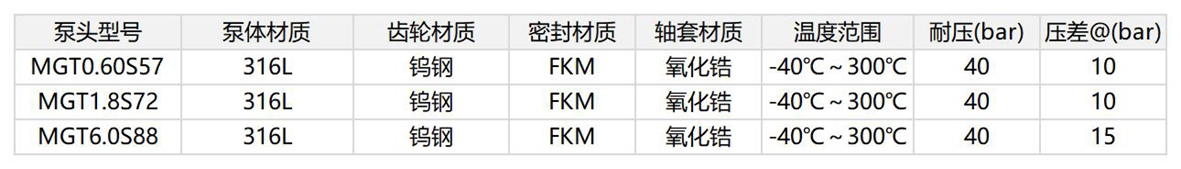

產品參數

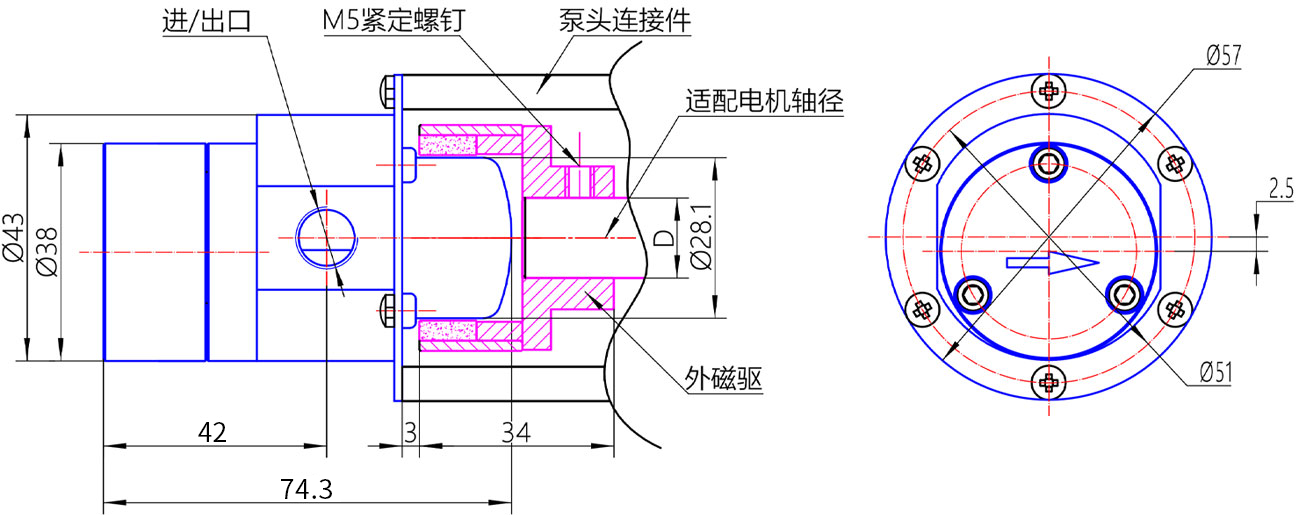

泵頭安裝示意圖（0.60cc）

泵頭安裝示意圖（1.80cc）

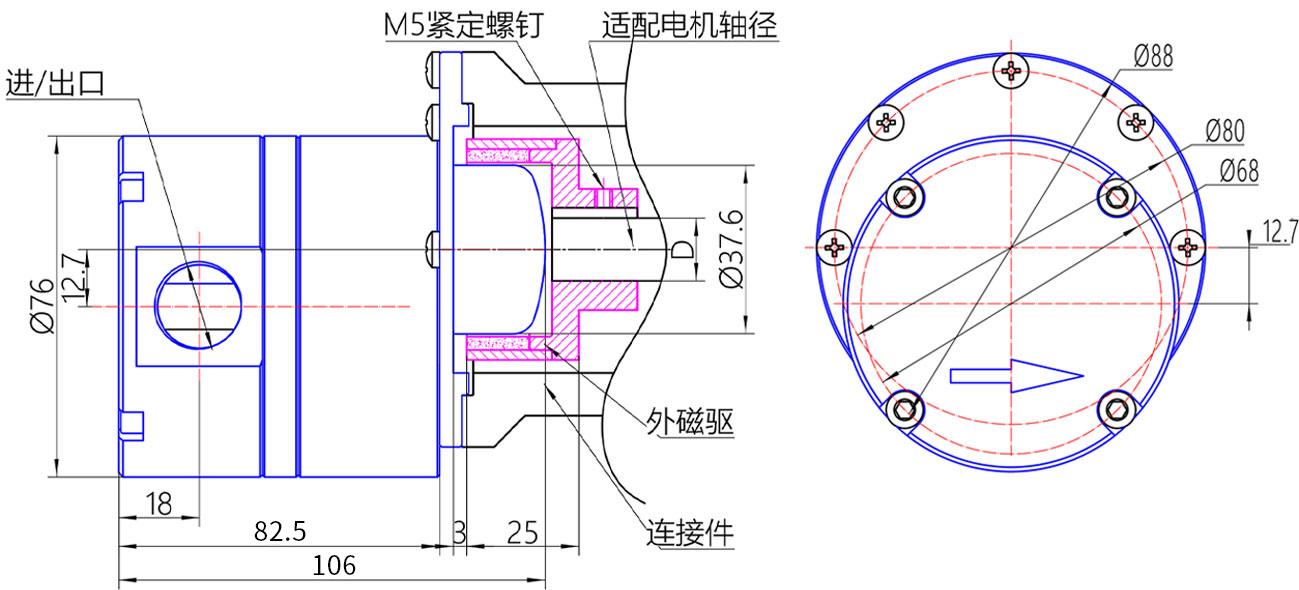

泵頭安裝示意圖（6.0cc）

MGT特性曲線圖（測試介質:水   測試溫度:常溫）

泵頭和電機組合尺寸請咨詢本公司

•

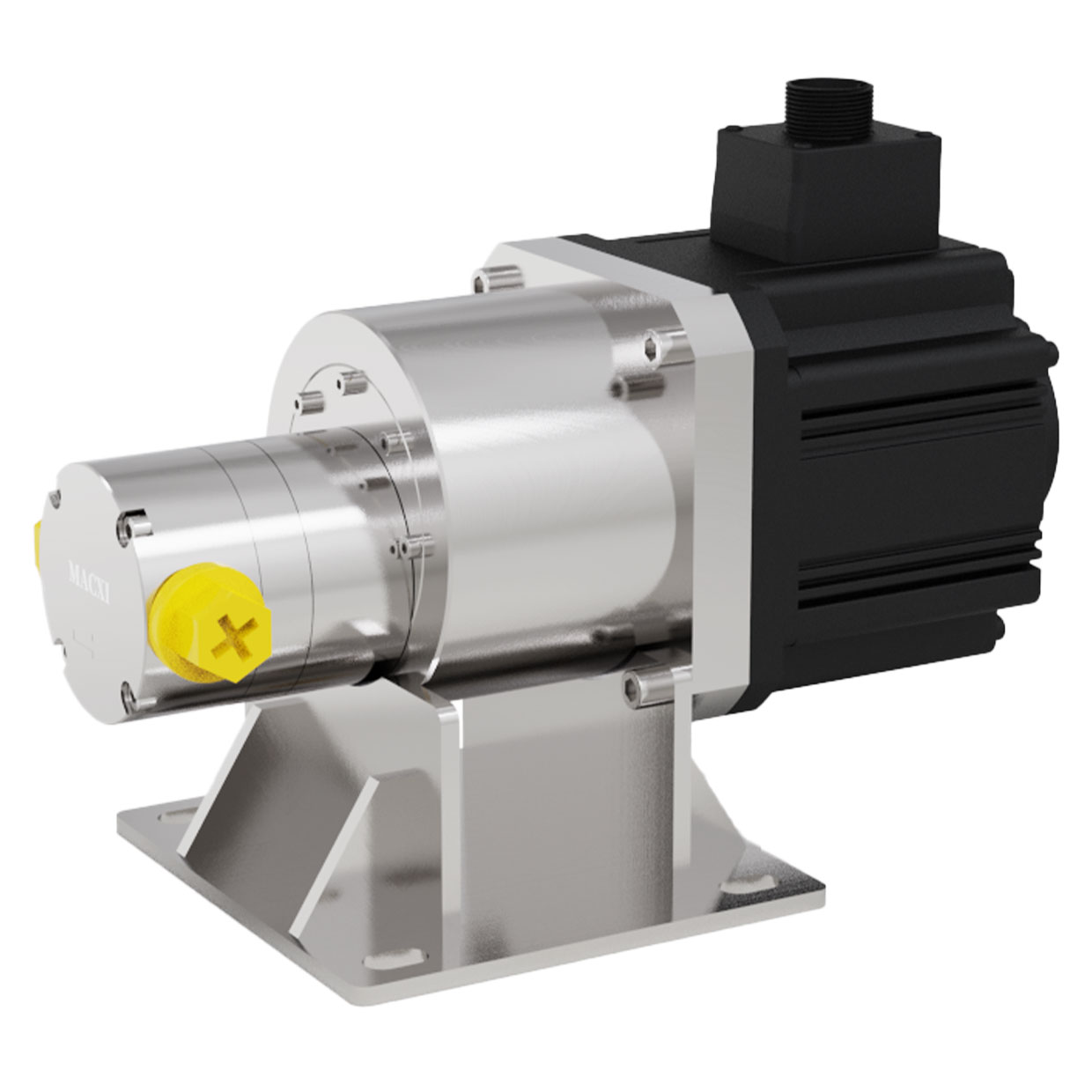

  泵頭配伺服電機

•

  泵頭配異步電機

•

  泵頭配變頻電機

•

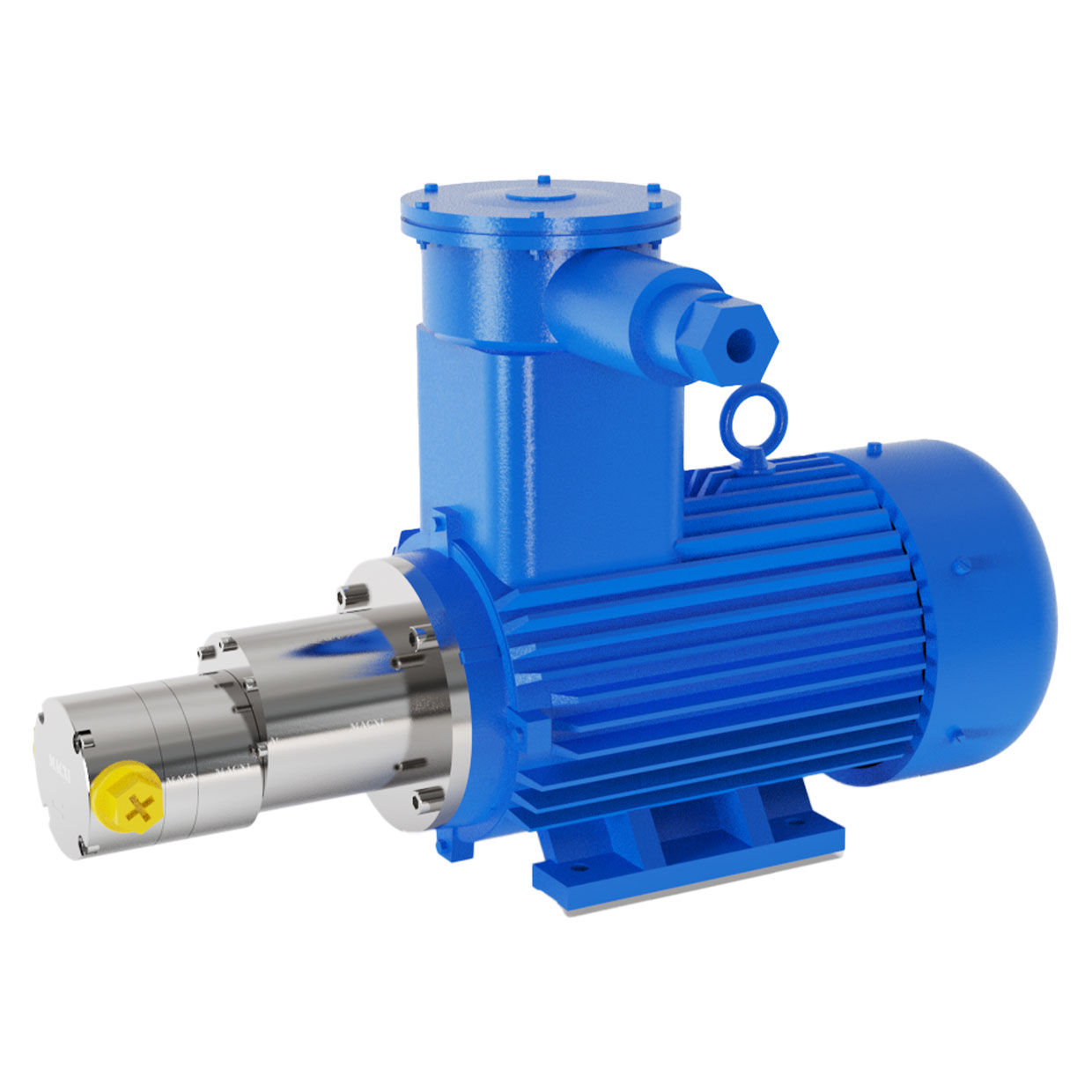

  泵頭配防爆電機

•

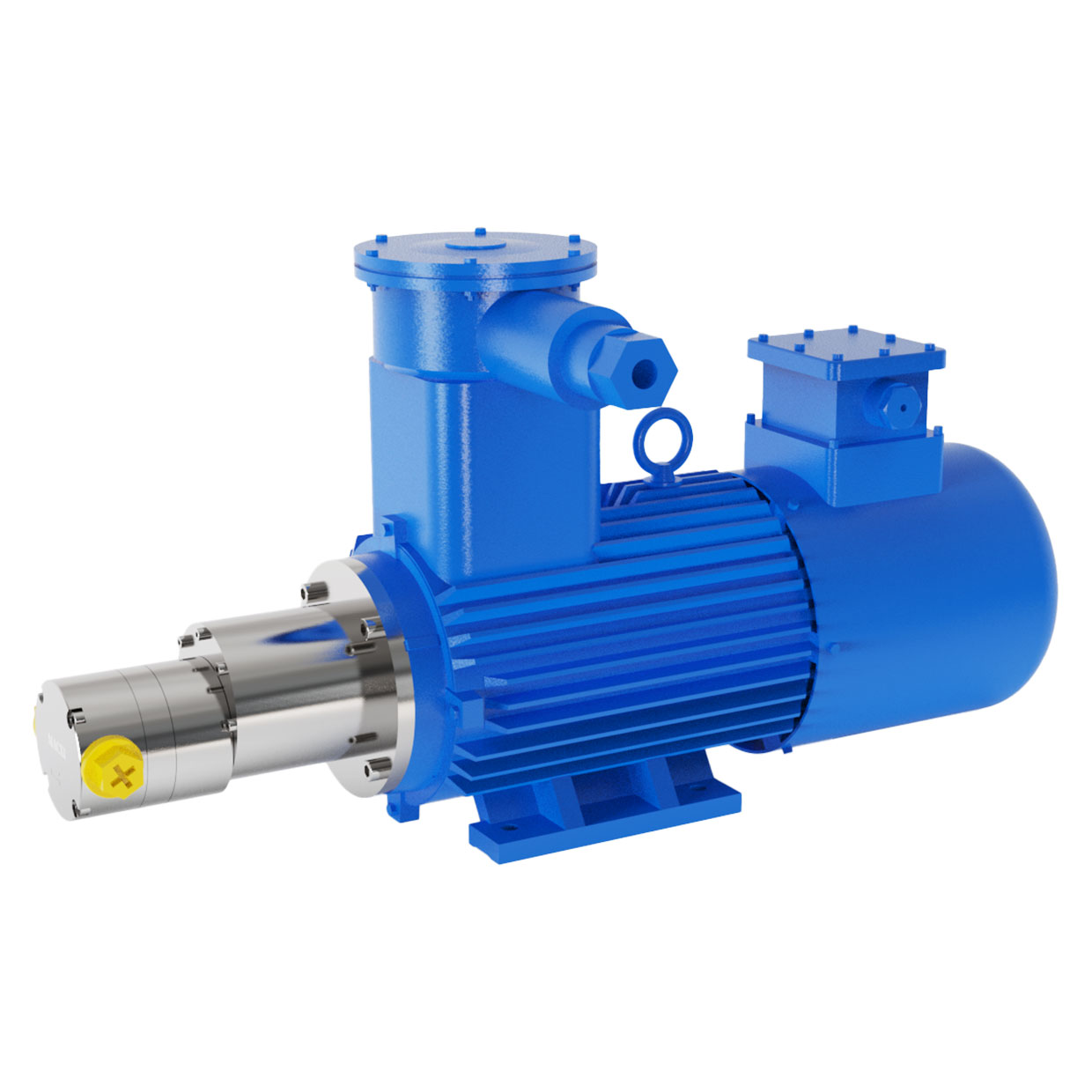

  泵頭配防爆變頻電機
